企业如何进行综合布线管理

来源: 发布时间:2020-05-26

随着结构化布线工程的普及和布线灵活性的不断提高,用户变更网络连接或跳接的频率也在提高,而布线系统是影响网络故障的重要原因,据调查60%-70%的网络故障是由于跳线的不明确,导致整个网络的不可靠或瘫痪,网管人员已不能够再根据工程竣工图或网络拓扑图来进行网络维护工作。那么,如何能通过有效的办法实现网络布线的管理,是网管人员有一个清晰的网络维护工作界面呢?这就需要有布线管理。




根据统计资料表明,业界内80%的服务器没有经过优化设计,90%的服务器没有定时进行系统性能监控,95%的服务器没有全面的数据冗余安全措施,将近一半的服务器没有采用数据备份解决方案。具体体现为:对于电源、硬盘、控制器、网卡等多种关键性的部件没有采用硬件冗余技术;同时不合理地配置内存、CPU、硬盘控制器等而造成性能的下降;不使用任何网络服务器的管理软件和硬件,管理方面存在严重的缺陷,可见其实服务器的维护工作相当繁锁,需要企业用户们重视起来。


对于服务器的维护工作来讲,的确是个十分复杂的而且重要的工作,同时服务器的维护涉及的方面技术比较广泛:服务器安全、硬件维护,软件维护等。硬件维护跟软件具有同等重要的地位,对服务器乃至整个网络环境的硬件系统有着基础性的作用。


由此可见,服务器的维护工作极其重要,关键是如何更好的为企业提供更好的解决方案。


  1. 如何选择网络布线的通信介质?

  2.

选择网络布线通信介质目前主要面临的问题是选择光纤还是铜缆双绞线。首先要考虑通信距离。对于大多数办公环境来说,通常要求的布线长度一般都低于铜缆的100 m距离限制,如果不存在保密问题,铜缆发射或接收的电磁信号对大多数办公环境影响不大。因此,目前大多数普通办公环境用户选择的网络布线通信介质仍然为双铜缆绞线。对于要求提供千兆位网络通信能力到桌面的用户机构,所遵循的标准最低应为 EIA/TIA和ISO公布的超5类标准。这些性能标准满足了基本的高速网络应用的需要。6类布线系统支持的频率为200 MHz,以200 MHz运行的编码系统实现的通信速率将更高。


光纤布线的成本较高,但是传输距离更长,通信带宽更高,具有很好的安全性,不会受到电力电缆的电磁干扰,在许多方面解决了非屏蔽双绞线通信的缺点。为了提高局域网主干系统的通信性能,通常在结构化布线的垂直子系统中采用光纤,在水平子系统布线中也不排斥安装光纤系统。根据具体应用需求,在安装铜缆的同时可以安装光纤系统。对于布线距离可能超过100 m限制的远端局域网用户,直接安装光纤信道而不是单独建立一个配线间,在成本上可以更加节约。目前在结构化布线的垂直主干子系统中通常采用多模光纤,但是为了满足未来的带宽要求,不妨稍微增加一点投资,在安装多模光纤主干子系统的同时再加装相应的单模光纤系统,并可暂时将单模光纤系统隐藏起来或不进行端接。这样,当将来需要更高带宽时,可以方便启用这些单模光纤。


2.在网络布线工程实施设计中应注意哪些问题?


由于网络布线工程实施设计对布线的全过程起着决定性的作用,工程实施的设计机构应慎之又慎。在实施设计时应注意以下问题。


(1)符合规范化标准


结构化布线的实施设计不仅要做到设计严谨,满足用户使用要求,还要使其造价合理,符合规范化标准。国际和国内对结构化布线有着严格的规定和一系列规范化标准,这些标准对结构化布线系统的各个环节都做了明确的定义,规定了其设计要求和技术指标。


(2)根据实际情况设计


(3)注意选材和布局


3.网络布线实施中应注意哪些问题?




(1)选择资质合格的施工单位


结构化布线对应的是计算机网络体系结构的物理层,是最关键的一层。计算机网络中发生的故障绝大多数来自该层。在选择布线施工单位时,除了要看其具备时间有效的施工资质证明外,最好还持有所使用布线产品厂商的施工资质认证。


(2)加强工程协调


结构化布线工程是一项综合性工程,常常与建筑物的室内装修工程同时进行。布线施工应该争取尽早进场,布线用的材料要及时到位,布线施工部门与室内装修部门要及时沟通,使布线实施始终在协调的环境下进行。


(3)照顾后续施工步骤


在布线施工进行管道预埋时,一定要留够余地。要注意选用口径合理的管道,在转弯较多的情况下尽量留出空隙,充分考虑后续工序的施工难度。线缆穿引时,应注意在线缆两端做好标记。线缆布设到位后,通常要等待室内装修的其他工作完成后,方可进行插座模块和面板安装,特别是要等待墙壁粉刷全部都完工之后才可进行。


(4)把好产品关


布线实施过程中一定要注意把好产品关。要选择信誉良好、有实力的公司的产品。为了便于施工、管理和维护,线缆、插头、插座和配线架等最好选一个厂商的产品,并从正规渠道进货。施工单位在工程开始前,应该将所使用材料样品交网络建设机构作封样。施工单位开启材料包装时,应该将包装内的质保书与产品合格证留存并交建网机构备档。使用前一定要对产品进行性能抽测。布线实施中必须做到一旦发现假冒伪劣产品应及时返工。


(5)把好工程质量关


结构化布线系统除了产品本身的质量以外,各类线缆系统都必须经过施工安装才能完成,布线实施过程对线缆系统的性能发挥影响很大。在布线实施过程中,施工部门必须对所安装的线缆系统进行相关标准的测试以保证质量。


(6)布线安装需要普遍注意的问题

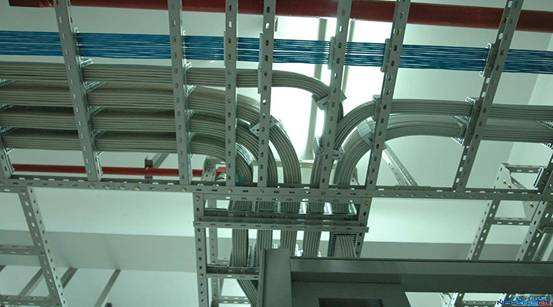

线缆布设时首先要特别关注走线的可用空间,包括天花极(吊项)内、地板下、走线槽内和走线管道内的空间。根据实际情况随时调整实施设计中考虑不周到的地方。通常线缆生产厂商将给出线缆的最小弯曲半径和最大拉力等指标。在布线的国际标准中,对走线管道的长度、内部弯曲半径等都有严格的规定。线缆布设时还必须时刻注意线缆的长度不能够超过规范要求,这个长度包括水平主干布线长度和所用跳线长度。一条线缆布设完毕后,应该立刻用测试仪进行测试,不要等全部线缆布设完工后再进行测试。仪器上的基本链接(Basic Link)测试就是供施工单位在布设线缆过程中进行测试用的,而通道(Channel)测试是在布线系统整体验收时使用的。网络的转接点往往是网络中潜在的薄弱环节。转接点通常为线缆插座,用户设备通过跳线从这里连接网络。插座的位置和安装质量等在布线设计中有严格要求。


(7)特别关注光纤布线


由于光纤布线施工的技术要求比双绞线布线更高,施工部门和网络建设部门应该对它给予特别关注,并且掌握光纤连接的有关基础知识。光纤在连接上主要有永久性连接、应急连接和活动连接。应根据需要选择适当的连接方法。


光缆的布设方式与电缆基本相同或相似。在建筑物内部采用暗敷管路或线槽内布设,一般不采用明敷。在建筑物外的布设方式与电缆相同。考虑到光缆的通信容量大、性质重要和线缆材料的特殊性,应以在地下电信管道中穿放为主,达到通信线路地下化和隐蔽化的要求。


(8)注意布线系统的防火


当建筑物普遍引入结构化布线系统后,如果布线系统的防护层材料使用不当,会对建筑物的安全造成很大隐患。结构化布线多使用各种塑料材料,其燃烧值都很大,当温度过高时,容易引发火灾。为了减少发生火灾时的损失及对人的危害,在布线实施时应该尽可能考虑选用防火标准高的线缆。对于聚氯乙烯PVC线缆,由于燃烧时有毒性气体氯分子产生,尽量不予使用。


(9)重视屏蔽布线系统的接地问题


如果选择了具备屏蔽功能的结构化布线系统,必须有良好的接地措施。屏蔽布线的接地应符合有关标准规定。


(10)重视插接件环节


在结构化布线的各个环节中,最脆弱的部分是插接件环节。双绞线的双绞结构被破坏并被挤压在一个很小的空间,线对之间彼此交叉或跨接,平行地推入接头,通过压接工具,固定导线的同时也破坏了金属结构,从而带来阻抗的变化,影响回波损耗。

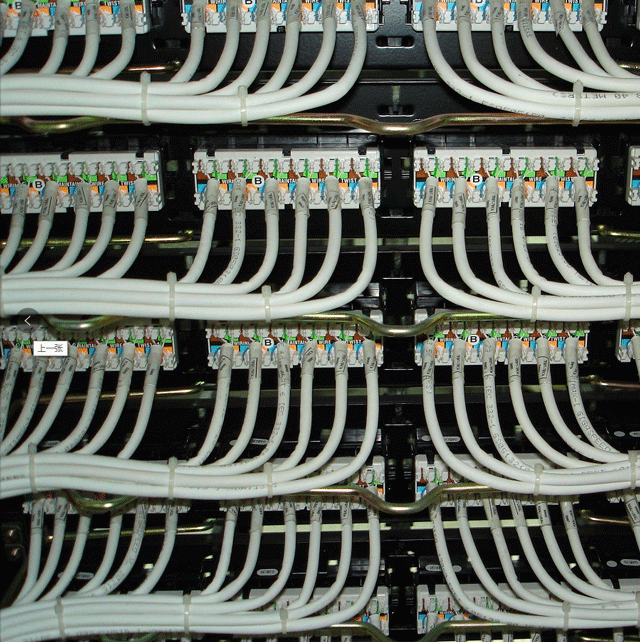

(11)重视跳线


跳线是在整个结构化布线中最经常被触及和变动的部分,它们处在发送信号能量最强的位置和接收信号能量最弱的位置上。很小的阻抗变化就会带来3%~4%的反射,链路末端到链路中间的反射是对传输信号造成破坏的最主要因素之一,同时对近端串扰也会有影响。在实际布线中跳线经常被随意地使用,如在桌椅之间的缠绕,强力拖拽或被重物挤压等,这些都会对跳线造成永久性损伤。


4.网络布线验收中应注意哪些问题?


(1)国际商务建筑布线标准(TIA/EIA 568A与TIA/EIA 568B)。


(2)国际商务建筑通信基础管理标准(TIA/EIA 606)。


(3)国际商务建筑通信设施规划和管路铺设标准(TIA/EIA 569)。
